Nutzung digitaler Mikrofone als Signalquelle unter MATLAB®
Nutzung digitaler Mikrofone als Signalquelle unter MATLAB®

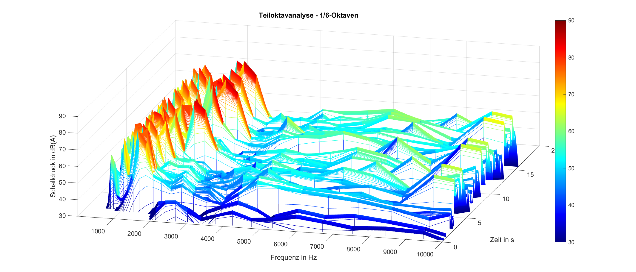

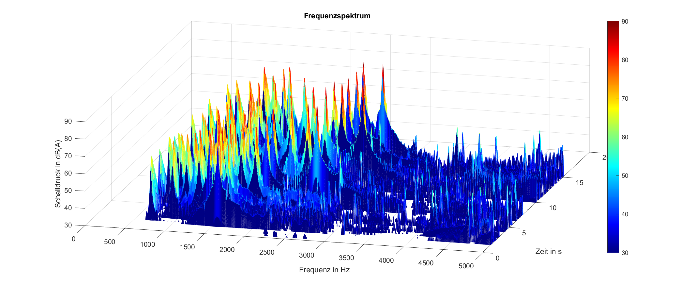

Exemplarische Anwendung MATLAB® Tools zur Analyse von Schallsignalen
MICROTECH GEFELL MV 240 digital
Im Bereich der Bühnen- und Studiotechnik finden digitale Mikrofone zunehmend Anwendung. Wobei
die Bezeichnung ”digitales Mikrofon” hierbei irreführend ist. Das Mikrofon an sich unterscheidet sich
im Aufbau und Funktionsweise nicht von bisherigen Technologien. Da die Analog-Digital-Umsetzung
ebenfalls im Mikrofon erfolgt, ist dies namensgebend für diese Technologie. Standardtechnologie bei
Messmikrofonen ist der analoge Mikrofonaufbau mit nachgeschaltetem Analog-Digital-Umsetzer.
Anders ist dies beim MV 240 digital von Microtech Gefell. Dies ist ein Messmikrofon-Vorverstärker
mit integriertem Analog-Digital-Umsetzer. Hier steht direkt ein einkanalgiges USB-Ausgangssignal zur
Verfügung. Die Analog-Digital-Umsetzung selbst erfolgt in zwei Pegelbereichen mit einer Wortbreite
von jeweils 24 Bit, einmal für den oberen Pegelbereich und einmal für den unteren Pegelbereich.
Durch den integrierten Prozessor werden die beiden Pegelbereiche zu einem einkanaligen digitalen USBAusgangssignal mit einer Wortbreite von 32 Bit zusammengefasst, welches bereits kalibrierten Schalldruckwerten entspricht. Ein Digit entspricht 1μPa wodurch der gesamte Dynamikbereich von Messmikrofonkapseln abgedeckt wird, ohne dass eine Messbereichsumschaltung erforderlich wird. Es stehen die üblichen Abtastfrequenzen der Soundkarten zur Verfüugung.
Für den Betrieb sind keine speziellen Treiber erforderlich und die Spannungsversorgung erfolgt direkt von der USB-Schnittstelle. Die fÅNur den Betrieb von Messmikrofonkapseln erforderliche Polarisationsspannung von 200 V wird intern erzeugt und kann bei Verwendung von Elektret-Messmikrofonkapseln abgeschaltet werden.
MATLAB® bietet mit der Data-Aquisition-Toolbox. einen einfachen Zugriff auf den Datenstrom angeschlossener Messgeräte, welche in diesem Beitrag dazu verwendet werden, Messaufgaben eines Schallpegelmessers [1, DIN EN 61672] und anderen Analysatoren für die Schallanalyse zu realisieren.
