VTP/MTP Schwingungsanalyse



Versuchstechnisches Praktikum

Maschinentechnisches Praktikum


Schwingungsanalyse



Eine Teilnahme am MTP/VTP Schwingungsanalyse ist nur für Studierende möglich, die sich für diesen Teil des MTP/VTP bereits angemeldet haben (Stand: Beginn des Semesters!). Der dabei angegebene Termin muss unbedingt eingehalten werden. Es wird Pünktlichkeit erwartet.

Die Teilnahme an einem anderen Termin ist nicht möglich. Für unentschuldigtes Fehlen wird kein Zweittermin zugelassen.


Das Praktikum findet im Labor für Maschinendynamik in Raum B0273 (Keller B-Bau) statt.

Aus Sicherheitsgründen ist die Teilnahme auf 12 Personen beschränkt. Verstöße gegen die Sicherheitsvorschriften des Labors führen zum Ausschluss vom MTP/VTP.



Lernziel / Lehrinhalt

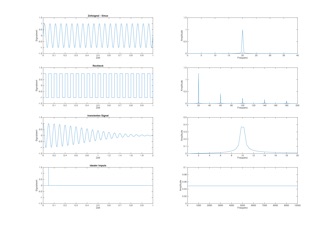

Im wesentlichen wird die Transformation aus dem Zeitbereich x(t) in den Frequenzbereich X(jω) mittels Fourierfransformation durchgeführt. Die Studierenden sollen die Zielkonflikte dieser Vorgehensweise kennen lernen.


Die Studierenden sollen selbständig Versuche zur Schwingungsanalyse durchführen. Hierzu stehen die Versuchsaufbauten „Spieluhren“, „B-Aufnehmer Kalibrierung“ , „Getriebe“ und „Abgasanlage“ zur Verfügung.


Für die selbständige Durchführung des Praktikums sind MATLAB-Kenntnisse zwingend erforderlich.  Die Anwendung der MATLAB-Functionen spectrogram, plot und mean sollte  den Studierenden geläufig sein, ebenso der Umgang mit Datenstrukturen.

Die Datenerfassung erfolgt über die MATLAB-APP Analog-Input-Recorder oder über zur Verfügung gestellten MATALB-Code.


Ablauf des Praktikums

- selbständige Vorbereitung der Studierenden anhand der zur Verfügung gestellten Unterlagen

- Sicherheitsunterweisung und Eingangsprüfung (30% Notenanteil)

- ca. 45 Min Erläuterungen zur Fouriertransformation

- 2 bis 3 Stunden selbständige Versuchsdurchführung

- Bericht


Für den Versuchsbericht wird die Beachtung des Leitfadens zur Erstellung von Versuchsberichten erwartet.


Punkteverteilung:

30 Punkte - Eingangsprüfung

10 Punkte - Dokumentation (Deckblatt, Kurzfassung/Abstract, Formelzeichen, Abkürzungsverzeichnis, Abbildungsverzeichnis, Inhaltsverzeichnis, Aufgabenstellung, Hauptteil, Zusammenfassung, Literaturverzeichnis)

60 Punkte - Inhalt (Aufgabenstellung, Messmittel, Versuchsaufbau, Versuchsdurchführung, theoretische Grundlagen, ergebnis)


Termine im Sommersemester 2018:

Fahrzeugtechnik - 28.03. - 04.04. - jeweils Mittwochs 10 Uhr

Luft- und Raumfahrttechnik - Montag 26.03.  16:00 Uhr

Maschinenbau - 27.03. - 4.4. 10 Uhr - 10.04. - 17.04. - 24.04. - 15.05. - 29.05. - jeweils Dienstags 16:00 Uhr
